Оборудование для инспекции рентгеновских лучей по боковым видом FDT-SE140100
FJADE FDT-SE140100L бокового зажигания GANTRING GANTRE (Cross-Cell) Инспекционная машина-это профессиональная экспресс-линия оборудования для испытаний на безопасность контролируемых товаров.Продукт принимает принцип рентгеновского визуализации побочного облучения: обнаруженные элементы на конвейерной ленте линии сортировки проходят через машину проверки безопасности, система обнаружения получает их, фотоэлектрическое преобразование/аналоговое преобразование/конденсатор/конденсаторИнтеграция и программное обеспечение для визуализации для проверки безопасности.Проверка GANTRY (Cross-Belt) проверка предназначена для предотвращения утечки излучения, а утечка находится близко к воздушному фону, чтобы обеспечить здоровье оперного.

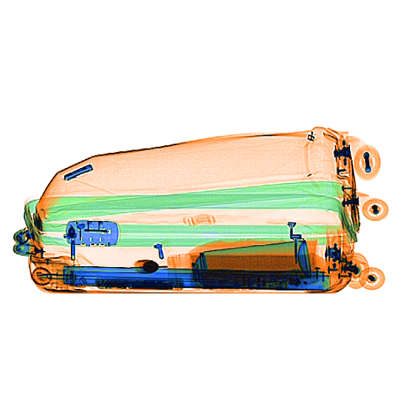

Чертеж пакета стандартной машины (вид сбоку)

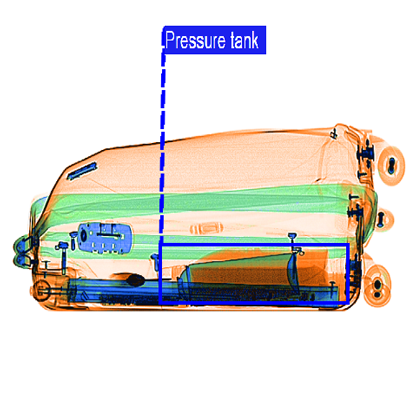

Карта пакетов после установки карты судьи ИИ и функции распознавания жидкости
Общие спецификации
Размеры: 2080 мм (L) × 1985 мм (W) × 1660 мм (H)
Размер туннеля: 1405 мм (W) × 1005 мм (H)
Подходящая скорость передачи: 0,20-0,7 м/с
Подходит для высоты конвейерного ремня: 700 мм-900 мм
Вес: 1005 кг
Температура хранения / влажность:
-40 ℃ ± 3 ℃ ~ +60 ℃ ± 2 ℃ / 5% ~ 95% (без конденсации)
Рабочая температура / влажность:
0 ℃ ± 3 ℃ ~+40 ℃ ± 2 ℃ / 5% ~ 95% (без конденсации)
Мощность: AC220 V (от -10% до+10%), 50 Гц ± 3 Гц
Потребление мощности: 0,8 кВА
Основные спецификации
Проникновение: стальная пластина 34 мм (140 кВ) 38 мм стальная пластина (160 кВ)
Разрешение провода: 40AWG
Резолюция проникновения: 32AWG
Пространственное разрешение: горизонтальный F1,0 мм Vertica F1.0 мм
Скримина: 720 пк/ч
Доза за проверку: ≤2,6 мкг
Утечка излучения скорости: ＜ 0,5 мкг/ч
Шум: 54db (a)
Рентгеновский генератор
Направление генерации: боковая сторона
Напряжение трубки: 140 ~ 160 кВ, регулируемое
Ток трубки: 0,4 ~ 1,2 мА регулируется
Охлаждение / рабочее цикл: герметичное масло / 100%
Угол генерации: 80 °
Система обработки изображений
Рентгеновский датчик: многоэнергетический L-образный детектор фотодиода, органическое вещество показано в оранжевом, неорганическое вещество показано синим цветом, смесь показана зеленым.
Дисплей: 24 "Philips HD LCD -дисплей
Особенность
Функция обработки изображений
Цвет/черно -белый, органический/неорганический (отбор), высокая энергия/низкаяПроникновение энергии, супер-улучшение, улучшение краев, серое сканирование, супер проникновение, обратное отображение, восстановление изображения, увеличение изображения, уменьшение изображения, локальное увеличение, откат изображения, ультратонкое сканирование, сохранение изображений (более 100 000 кусочков) и т. Д.+++] 16.+++] 19.] 22.● Промышленный компьютер, система является стабильной и надежной в течение долгого времени.
=== 16 ===
=== 17 ===
=== 18 ===
=== 19 ===
=== 20 ===
=== 21 ===
=== 22 ===
=== 23 ===
=== 24 ===
● Система чтения принципа человеческой инженерии, анти-жира.
● Радиационная защита: близко к воздушному фону.

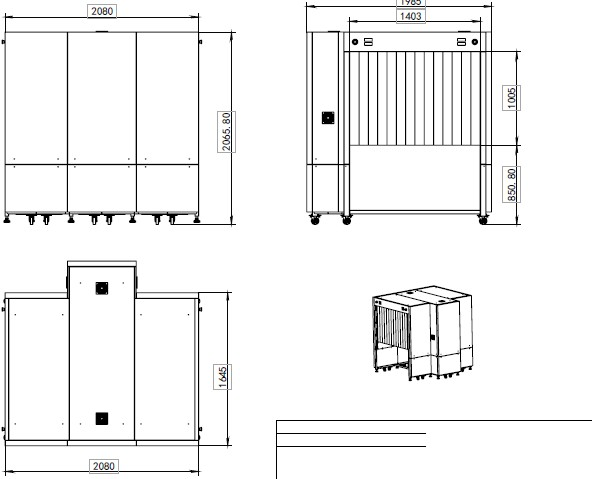

Спецификация размера

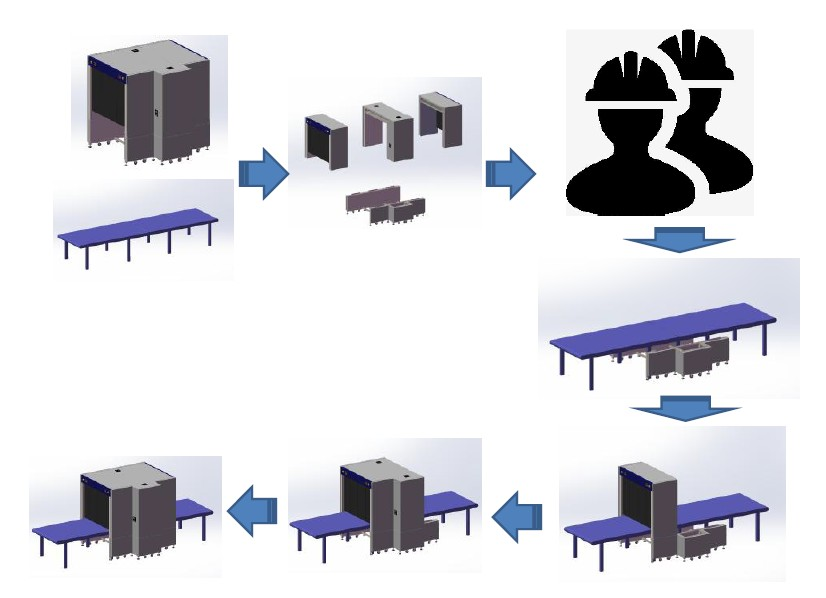

Диаграмма потока установки машины проверки безопасности типа Straddle:

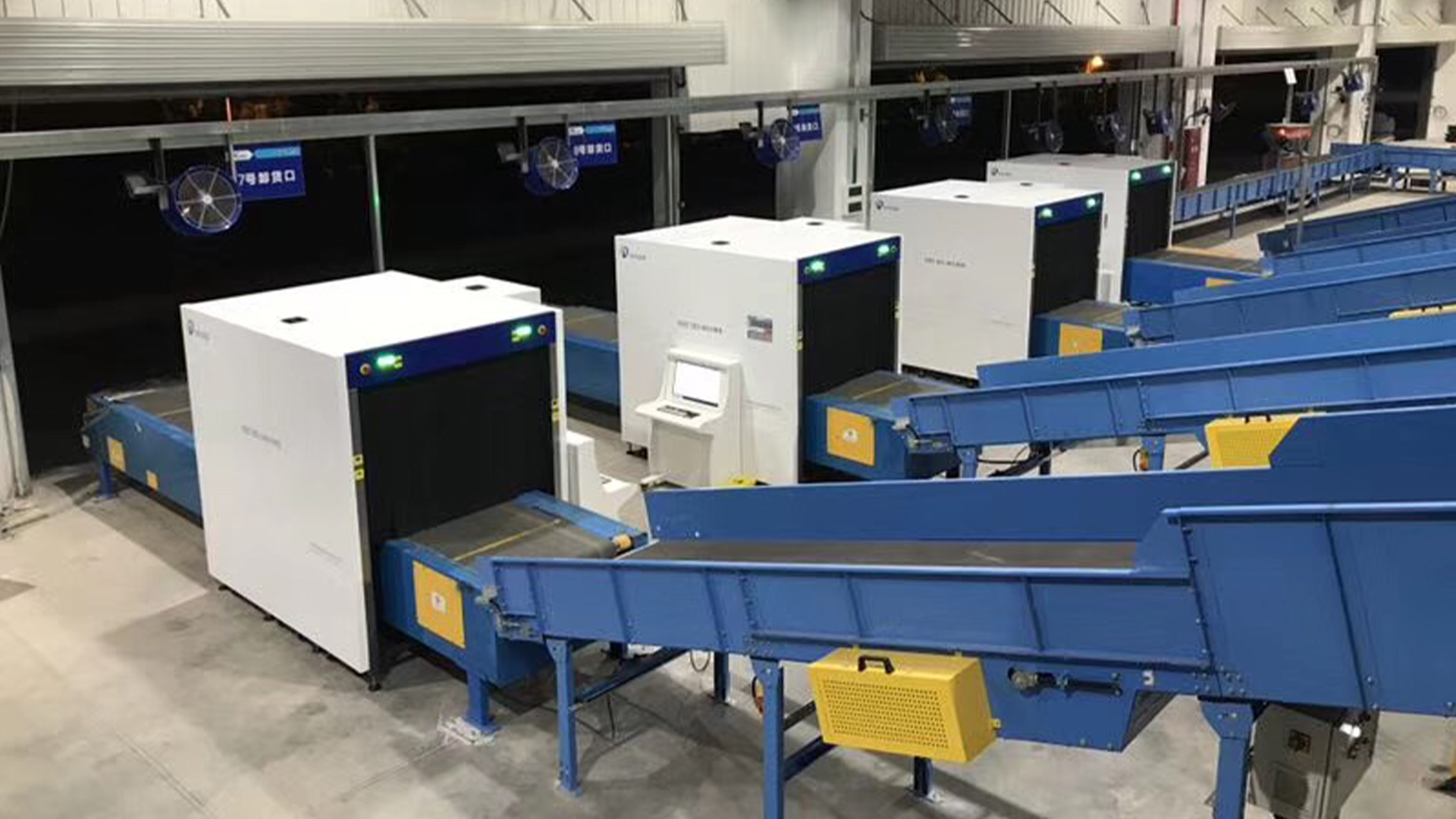

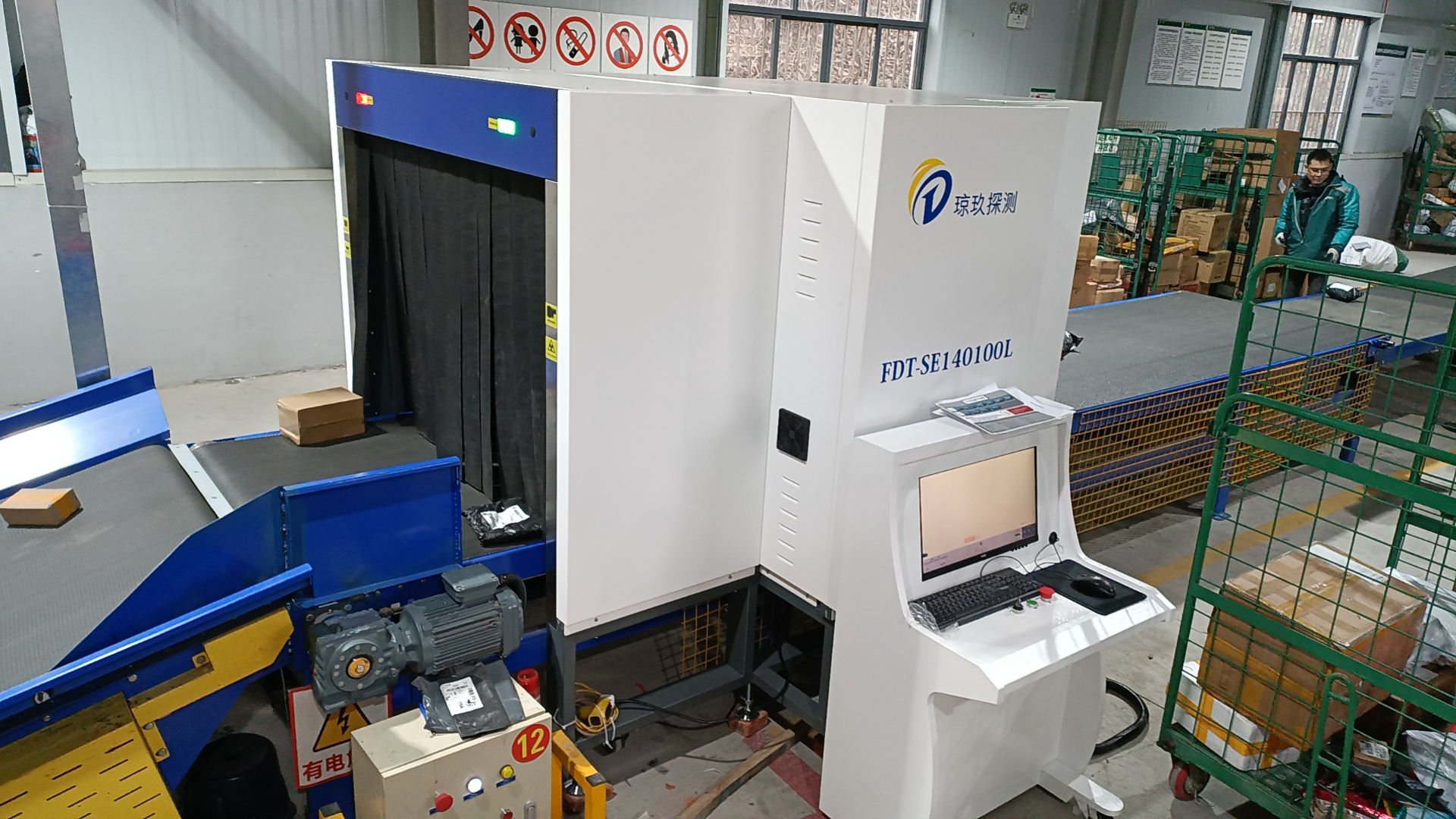

Дисплей корпуса
