Оборудование для инспекции по безопасности рентгеновских лучей поперечного диапазона FDT-SE140100TL

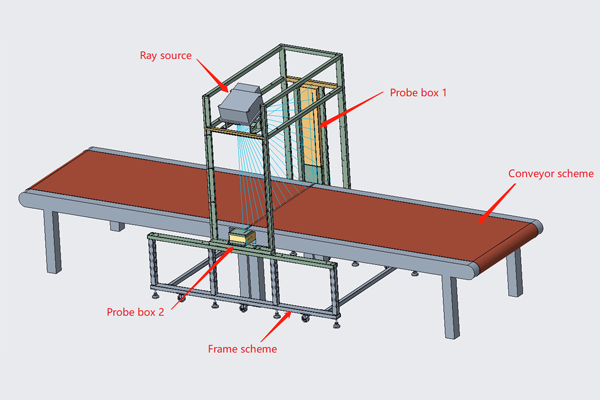

FJADE FDT-SE140100TL Overh Hear Hear Hear Hearch Machine-это проверка профессиональной экспресс-линии контролируемого оборудования для обеспечения безопасности на опасных товарах.Продукт принимает принцип рентгеновского визуализации побочного облучения: обнаруженные элементы на конвейерной ленте линии сортировки проходят через машину проверки безопасности, система обнаружения получает их, фотоэлектрическое преобразование/аналоговое преобразование/конденсатор/конденсаторИнтеграция и программное обеспечение для визуализации для проверки безопасности.Проверка GANTRY (Cross-Belt) проверка предназначена для предотвращения утечки излучения, а утечка находится близко к воздушному фону, чтобы обеспечить здоровье оперного.

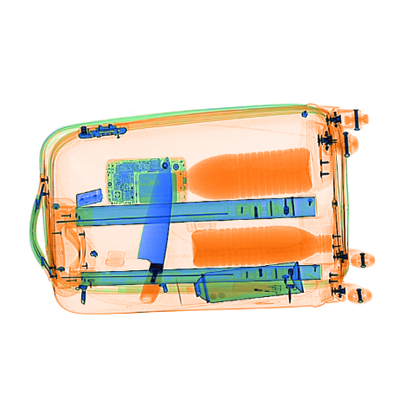

Чертеж пакета стандартной машины

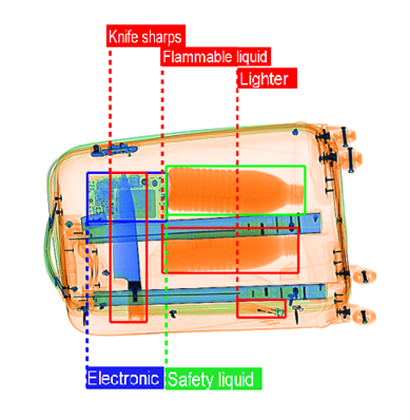

Карта пакетов после установки карты судьи ИИ и функции распознавания жидкости
Общие спецификации
Размеры: 2180 мм (L) × 1741 мм (W) × 2227 мм (H)
Размер туннеля: 1405 мм (W) × 1005 мм (H)
Подходящая скорость передачи: 0,8-2,2 млн/с. Необязательно (низкий, средний и низкий диапазон цены)
Подходит для высоты конвейерного ремня: 700 мм-900 мм
Вес: 1005 кг
Температура хранения / влажность:
-40 ℃ ± 3 ℃ ~ +60 ℃ ± 2 ℃ / 5% ~ 95% (без конденсации)
Рабочая температура / влажность:
0 ℃ ± 3 ℃ ~+40 ℃ ± 2 ℃ / 5% ~ 95% (без конденсации)
Мощность: AC220 V (от -10% до+10%), 50 Гц ± 3 Гц
Потребление мощности: 0,8 кВА
Основные спецификации
Проникновение: 40 мм стальная пластина
Разрешение провода: 40AWG
Резолюция проникновения: 32AWG
Пространственное разрешение: горизонтальный F1,0 мм Vertica F1.0 мм
Рентгеновский генератор
Направление генерации: верхняя часть
Напряжение трубки: 170 ~ 200 кВ, регулируемое
Ток трубки: 0,8 ~ 2,5 мА регулируется
Охлаждение / рабочее цикл: герметичное масло / 100%
Угол генерации: 80 °
Система обработки изображений
Рентгеновский датчик: многоэнергетический L-образный детектор фотодиода, органическое вещество показано в оранжевом, неорганическое вещество показано синим цветом, смесь показана зеленым.
Дисплей: 24 "Philips HD LCD -дисплей
Особенность
Функция обработки изображений
Цвет/черно -белый, органический/неорганический (отбор), высокая энергия/низкаяПроникновение энергии, супер-улучшение, улучшение краев, серое сканирование, супер проникновение, обратное отображение, восстановление изображения, увеличение изображения, уменьшение изображения, локальное увеличение, откат изображения, ультратонкое сканирование, сохранение изображений (более 100 000 кусочков) и т. Д.+++] 12.+++] 15.] 18.● Промышленный компьютер, система является стабильной и надежной в течение длительного времени.
=== 12 ===
=== 13 ===
=== 14 ===
=== 15 ===
=== 16 ===
=== 17 ===
=== 18 ===
=== 19 ===
=== 20 ===
● Система чтения принципа человеческого инженера, анти-жира.
● Радиационная защита: близко к воздушному фону.

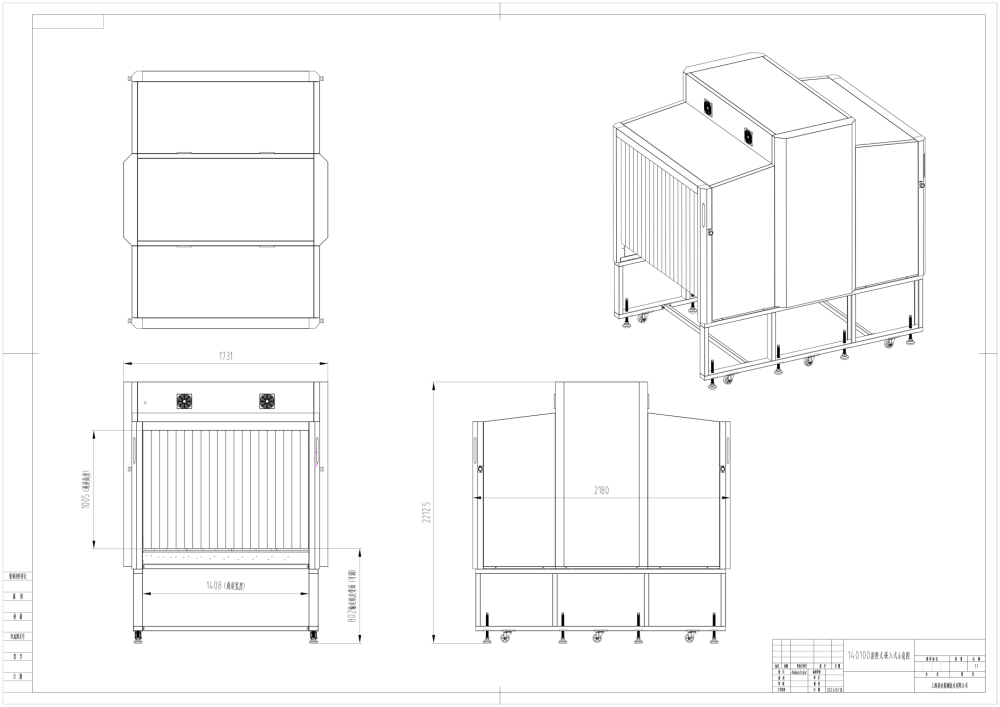

Спецификация размера
Диаграмма потока установки машины для проверки безопасности поперечного ремня

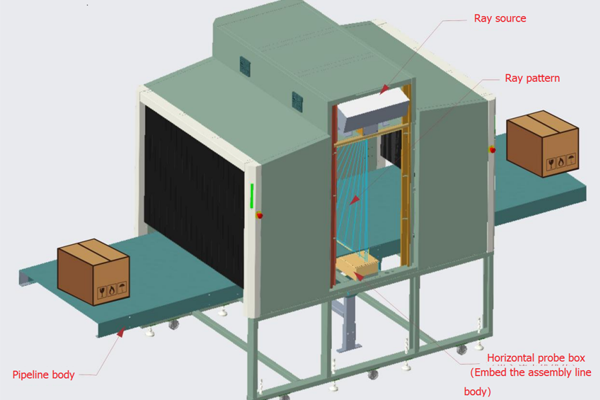

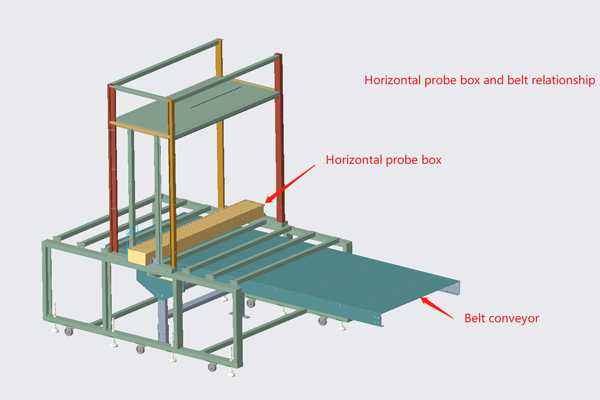

1) Встроенная установка: линия трансмиссии разрезана тонкая щель на 20 мм, рентгеновская ящик расположена между верхним и нижним слоями конвейерного лента, линия передачи гладкая, пакет гладкий, недостаток в том, что перваяУстановка сложна.

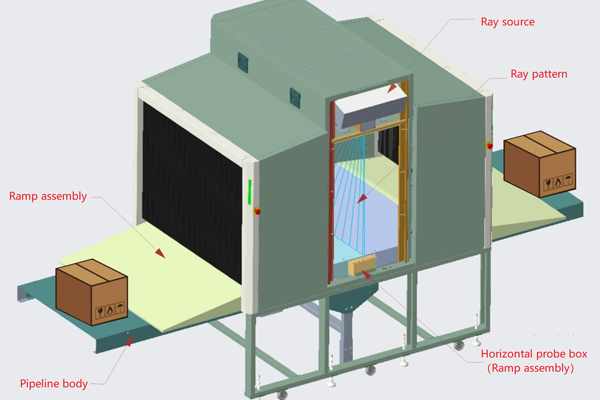

2) Установка для скалолазания: верхняя гентри -машина типа рампа является вторым лучшим выбором для корпуса сборочной линии, когда корпус сборочной линии начал работать, или схема конструкции корпуса сборочной линии не может соответствовать приемной коробке, встроенный тип рампа встроенныйКорпус сборочной линии является хорошей программой, программе не нужно менять железной кронштейн сборочной линии, просто расширять конвейерную ленту, быстрая установка, все еще достигая изображения верхней инспекционной машины для световой безопасности.

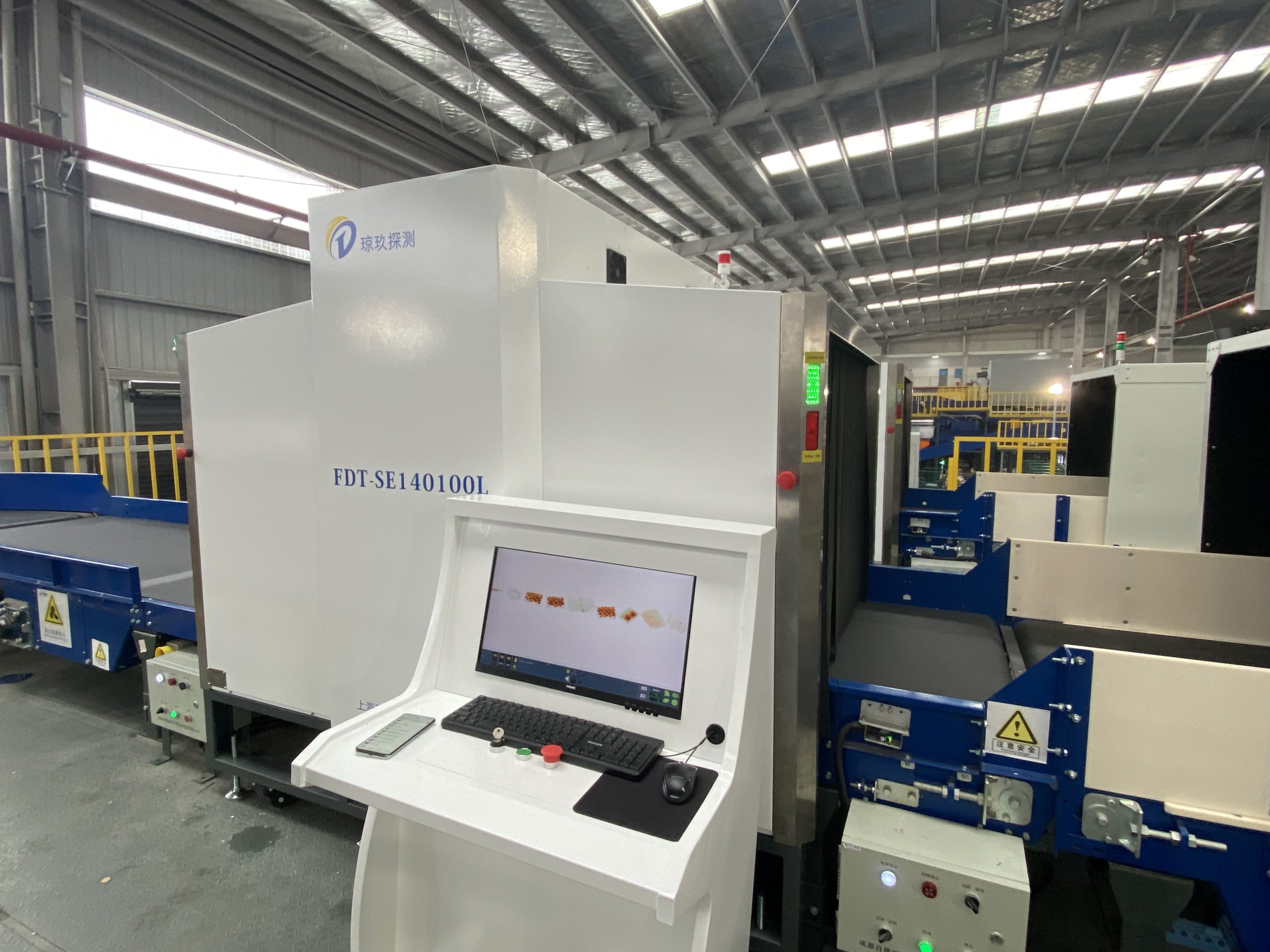

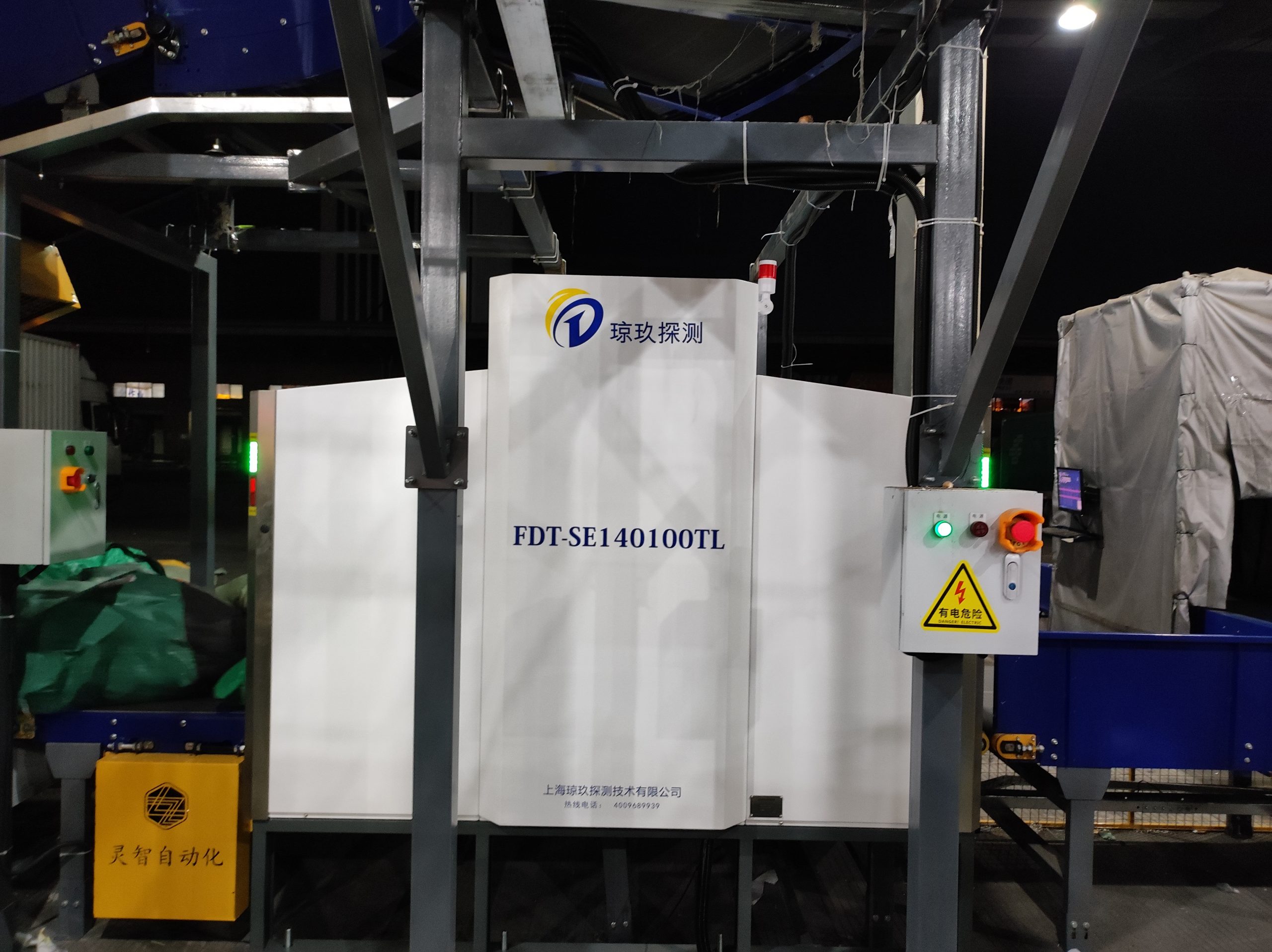

Дисплей корпуса
