Scanner de bagages à rayons X avec fluoroscopie à double énergie et fonction intégrée de rétrodiffusion FDT-BI7555
Applicable à
Subway, entrée et sortie des frontières de l'aéroport, inspection des douanes et quarantaine, intermédiaire / Haute Cour, point de contrôle anti-drogue de la sécurité publique, inspection de contrebande de tabac, réadaptation des drogues en prison et autres lieux de sécurité et d'inspection de drogue et explosive.

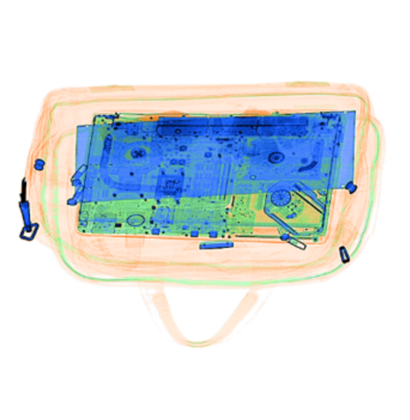

La vue de transpacket dans la perspective des rayons X

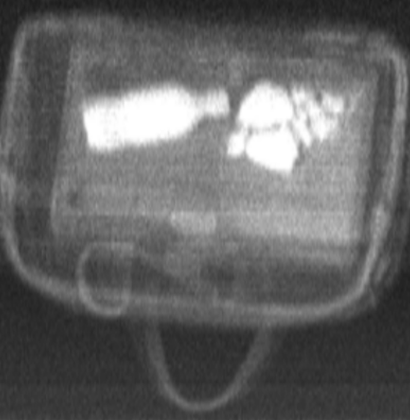

Dépasser la perspective de la ligne de rétrodiffusion (peut clairement voir les organiques obscurcis par l'électronique)
Spécifications générales
Dimensions: 2150 （L） × 1037 mm (W) × 1460 mm (h)
Taille du tunnel: 755 mm (w) × 555 mm (h)
Vitesse du convoyeur: 0,20 m / s
Hauteur du convoyeur: 745 mm
Poids: 520 kg
Température / humidité de stockage:
-40 ℃ ± 3 ℃ ~ +60 ℃ ± 2 ℃ / 5% ~ 95% (pas de condensation)
Température de fonctionnement / humidité:
0 ℃ ± 3 ℃ ~ + 40 ℃ ± 2 ℃ / 5% ~ 95% (pas de condensation)
Puissance: AC220 V (-10% à + 10%), 50Hz ± 3Hz
Consommation d'énergie: 0,67kva
Paramètre de rétrodiffusion
Épaisseur de pénétration de la plaque d'acier de rétrodiffusion: ≥6 mm
Fil de polyéthylène à largeur de fil: ≤5 mm
Diamètre de la tige de polyéthylène: ≤2 mm
Diamètre du fil de cuivre à noyau solide: ≤2 mm
Résolution de la carte d'essai en polyéthylène: ≤ 10%
Spécifications de base
Pénétration: plaque d'acier de 30 mm (140kV) plaque en acier 40 mm (160kV)
Résolution du fil: 40AWG
Résolution de pénétration: 32AWG
Résolution spatiale: horizontal ф1,0 mm vertical ф1,0 mm
À travers le taux: 720pcs / h
Dose par chèque: ≤2,6 μgy
Taux de dose de rayonnement des fuites: ＜ 0,5 μgy / h
Bruit: 54db （a）
Générateur de rayons X
Direction de la génération: bas du bas
Tension du tube: 140 ~ 160kV réglable
Courant du tube: 0,4 ~ 1,5 mA a réglable
CYCLE DE COLURE / DUTAGE: Huile scellée / 100%
Angle de génération: 80 ° ~ 110 °
Système de traitement d'image
Capteur à rayons X
Détecteur de photodiode en forme de L
Détecteur de rétrodiffusion
Affichage: 2 PCS 24 "Affichage LCD HD
Fonction
Fonction de traitement d'image
Couleur / noir et blanc, organique / inorganique (abrande), pénétration élevée d'énergie / faible énergie, super amélioration, amélioration des bords, scan gris, super pénétration, affichage inversé, récupération d'image, grossissement de l'image, réduction de l'image, grossissement local, imagePollback, numérisation ultra-mince, enregistrement d'image (supérieur à 100 000 pièces), etc.
Fonction auxiliaire
Fonction d'arrêt à un bouton, alarme de pénétration, fonction de détection d'assistance explosive / médicament, auto-test de puissance, etc.
Fonction étendue
Identification intelligente de l'IA, identification automatique des liquides dangereux, dormance automatique à économie d'énergie, surveillance de la caméra.
Images et fonctions de rétrodiffusion
1. Affichage de l'imagerie de matière organique: l'image ne montre que la matière organique telle que le carbone, l'hydrogène, l'oxygène et l'azote dans les bagages signalés, et la matière inorganique telle que le fer, l'aluminium, le cuivre, le plomb et le silicium ne sont pas affichées.Bon pour vérifier les médicaments et bon pour vérifier les explosifs.
2. Des explosifs tels que C4 (explosion plastique), nitroglycérine, détonateurs, poudre noire et autres identifications automatiques, son vocal et alarme légère.
3. Drogues telles que l'héroïne, la méthamphétamine et d'autres reconnaissances automatique, le son vocal et l'alarme lumineuse.
4. Identification automatique et alarme en cas de nucléide dans les bagages.
5. Grandnification continue, grossissement local, pénétration élevée / faible d'énergie, retrait de l'image, enregistrement d'image (> 100 000 pièces)
Qualité
● Composants électriques de marque internationale.
● Contrôle du circuit de PLC industriel, compatibilité électromagnétique Exigences spéciales.
● Convente intégrale de conversion analogique-numérique, l'image est claire et subtile.
● Computer industriel, le système est stable et fiable pendant longtemps.
● Système de lecture du principe d'ingénierie humaine, anti-fatie
● Radiation Protection: Fond de fond d'air.

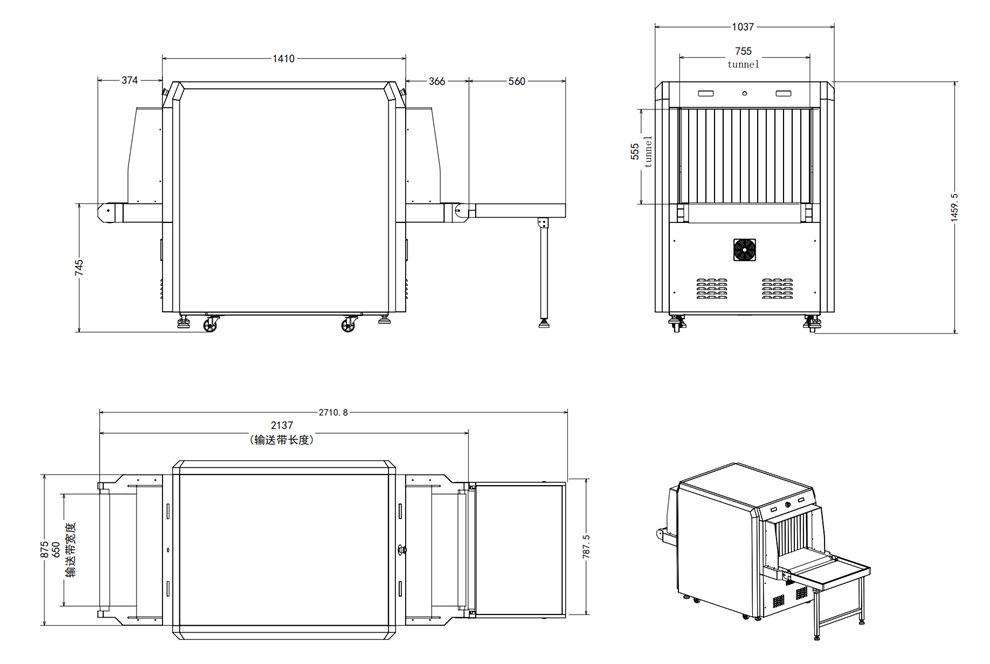

Spécification de taille
