Équipement d'inspection de sécurité des rayons X à vue latérale FDT-SE140100
FJADE FDT-SE140100L La machine d'inspection de sécurité de l'éclairage latéral (Cross-Belt) de FDT140100L est une inspection professionnelle de la ligne express de l'équipement de test de sécurité des marchandises dangereuses contrôlées.Le produit adopte le principe de l'imagerie aux rayons X de l'irradiation latérale: les éléments détectés sur la courroie de convoyeur de la ligne de tri passent à travers la machine d'inspection de sécurité, le système de détection les reçoit, la conversion photoélectrique / conversion analogique-numérique / condensateurL'intégration et le logiciel d'imagerie pour l'inspection de la sécurité.La machine à contrôler la sécurité du portique (ceinture croisée) est conçue pour empêcher les fuites de rayonnement, et la fuite est proche de l'arrière-plan de l'air pour assurer la santé de l'opéra.

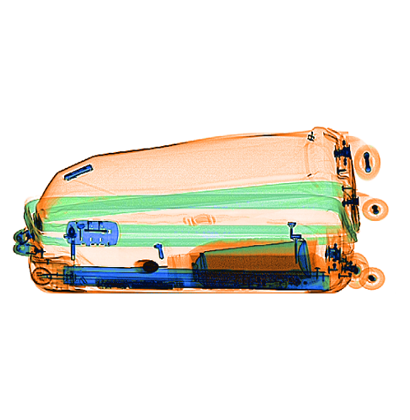

Dessin de paquet d'une machine standard (vue latérale)

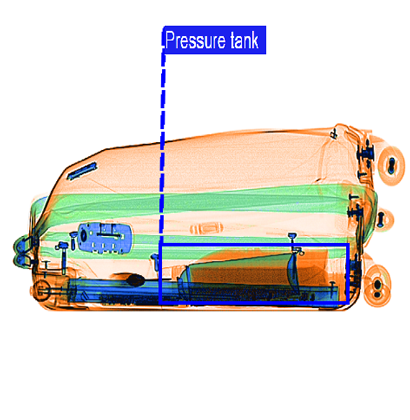

La carte des paquets après l'installation de la carte AI du juge et de la fonction de reconnaissance liquide
Spécifications générales
Dimensions: 2080 mm (L) × 1985 mm (W) × 1660 mm (H)
Taille du tunnel: 1405 mm (w) × 1005 mm (h)
Vitesse de transmission appropriée: 0,20-0,7 m / s
Convient pour la hauteur de la courroie de convoyeur: 700 mm-900 mm
Poids: 1005kg
Température / humidité de stockage:
-40 ℃ ± 3 ℃ ~ +60 ℃ ± 2 ℃ / 5% ~ 95% (pas de condensation)
Température de fonctionnement / humidité:
0 ℃ ± 3 ℃ ~ + 40 ℃ ± 2 ℃ / 5% ~ 95% (pas de condensation)
Puissance: AC220 V (-10% à + 10%), 50Hz ± 3Hz
Consommation d'énergie: 0,8kva
Spécifications de base
Pénétration: plaque en acier 34 mm (140kV) plaque en acier 38 mm (160kV)
Résolution du fil: 40AWG
Résolution de pénétration: 32AWG
Résolution spatiale: Horizontal ф1.0mm Vertica ф1.0mm
À travers le taux: 720pcs / h
Dose par chèque: ≤2,6 μgy
Taux de dose de rayonnement des fuites: ＜ 0,5 μgy / h
Bruit: 54db （a）
Générateur de rayons X
Direction de la génération: côté latéral
Tension du tube: 140 ~ 160kV réglable
Courant du tube: 0,4 ~ 1,2 mA a réglable
CYCLE DE COLURE / DUTAGE: Huile scellée / 100%
Angle de génération: 80 °
Système de traitement d'image
Capteur à rayons X: détecteur de photodiode en L multi-énergie en L, la matière organique est indiquée en matière inorganique orange, il est montré en bleu, le mélange est montré en vert.
Affichage: 24 "Philips HD LCD Affichage
Caractéristique
Fonction de traitement d'image
Couleur / noir et blanc, organique / inorganique (Cull), haute énergie / basPénétration d'énergie, super amélioration, amélioration des bords, balayage gris, super pénétration, affichage inverse, récupération d'image, grossissement d'image, réduction de l'image, grossissement local, retrait de l'image, numérisation ultra-mince, enregistrement d'image (supérieur à 100 000 pièces), etc.
+++] 19.] 22.● Computer industriel, le système est stable et fiable pendant longtemps.
=== 17 ===
=== 18 ===
=== 19 ===
=== 20 ===
=== 21 ===
=== 22 ===
=== 23 ===
=== 24 ===
● Système de lecture du principe d'ingénierie humaine, anti-fatigue.
● Radiation Protection: Fond de fond d'air.

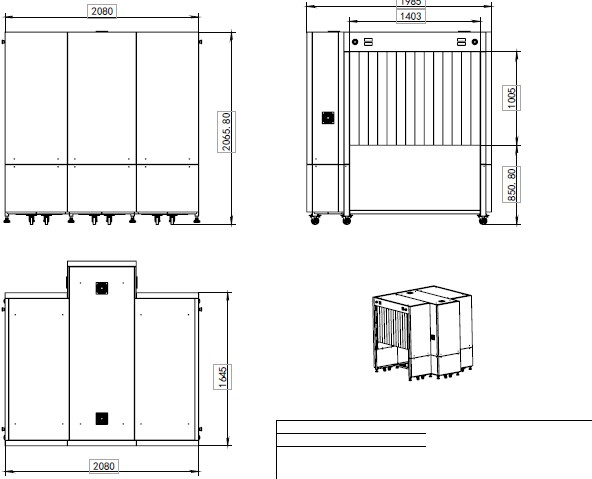

Spécification de taille

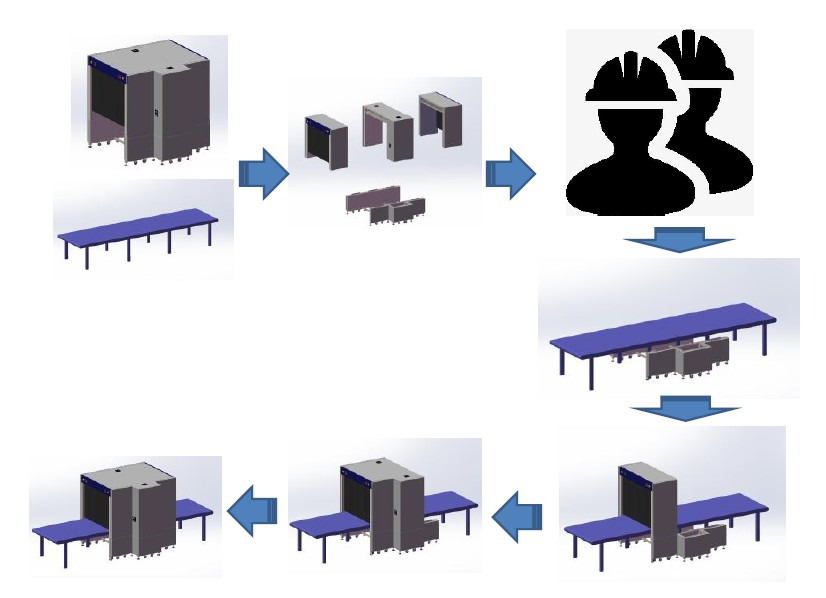

Diagramme de flux d'installation de la machine d'inspection de sécurité de type à cheval:

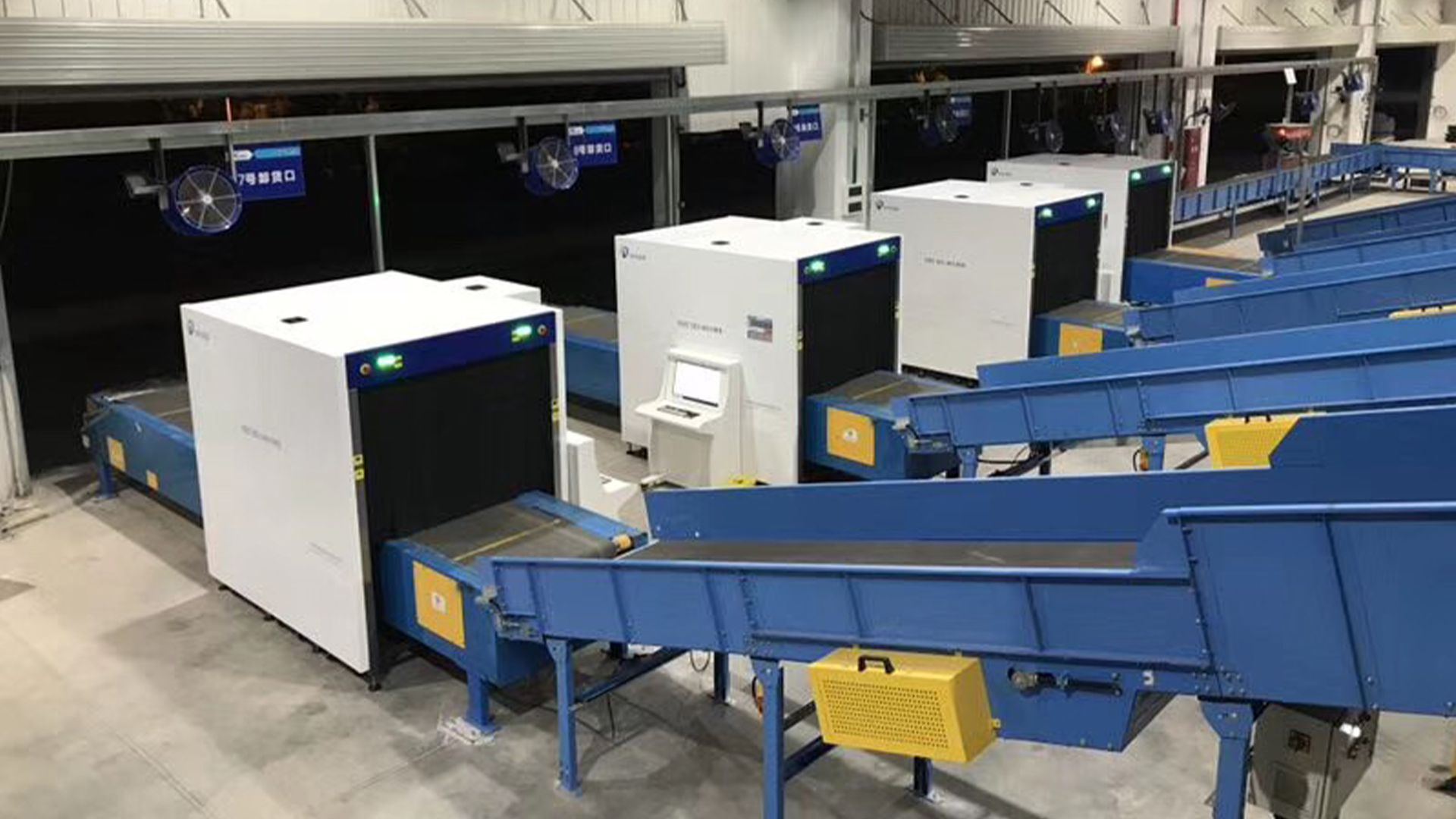

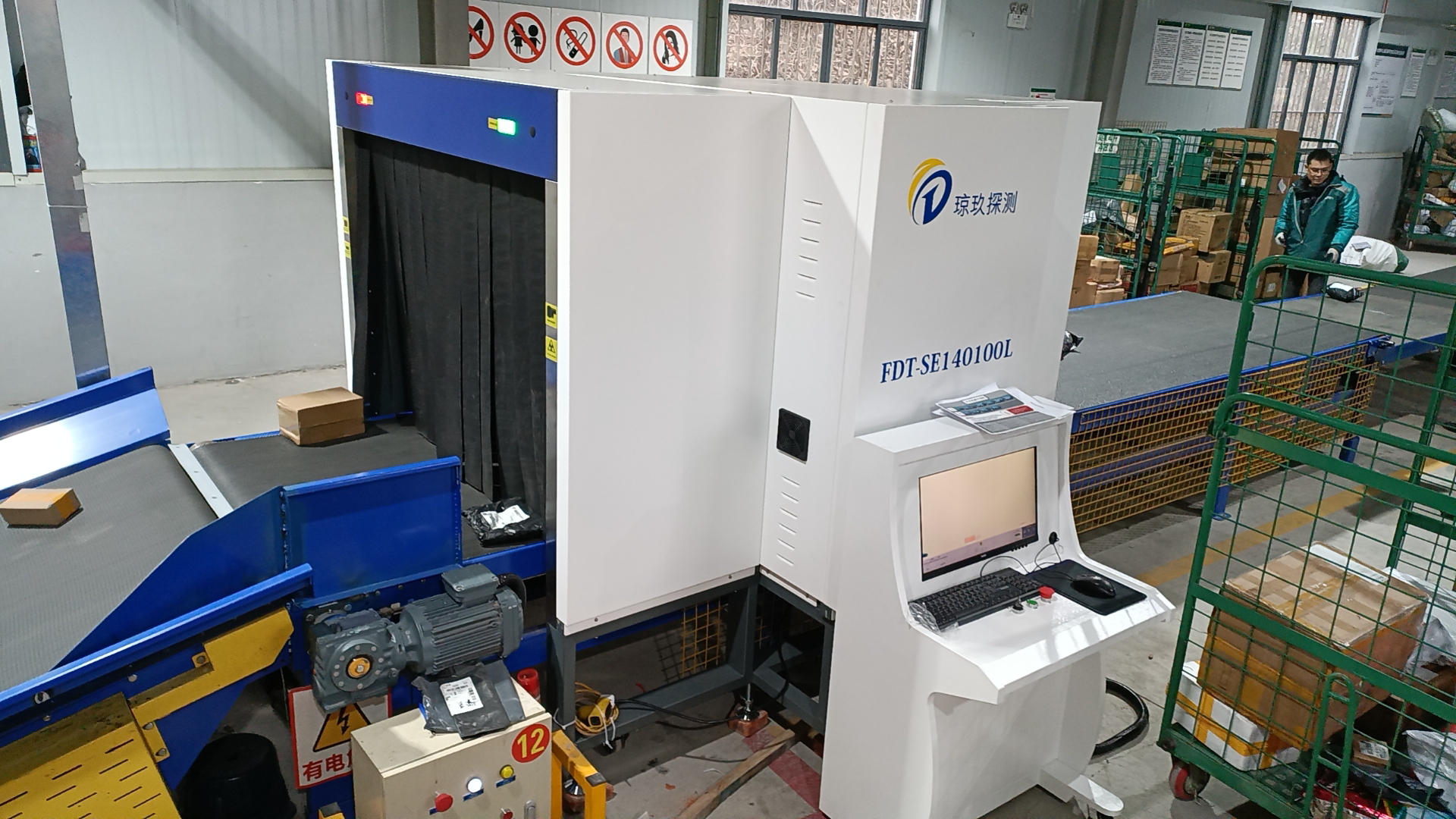

Affichage de cas
