Équipement d'inspection de sécurité des rayons X au-dessus de la tête FDT-SE140100TL
La machine d'inspection de sécurité FDT-SE140100TL de FDT-SE140100TL (Cross-Belt) est une inspection professionnelle de la ligne express de l'équipement de test de sécurité dangereux contrôlé.Le produit adopte le principe de l'imagerie aux rayons X de l'irradiation latérale: les éléments détectés sur la courroie de convoyeur de la ligne de tri passent à travers la machine d'inspection de sécurité, le système de détection les reçoit, la conversion photoélectrique / conversion analogique-numérique / condensateurL'intégration et le logiciel d'imagerie pour l'inspection de la sécurité.La machine à contrôler la sécurité du portique (ceinture croisée) est conçue pour empêcher les fuites de rayonnement, et la fuite est proche de l'arrière-plan de l'air pour assurer la santé de l'opéra.

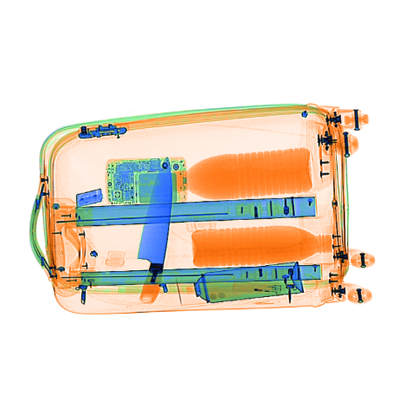

Dessin de paquets d'une machine standard

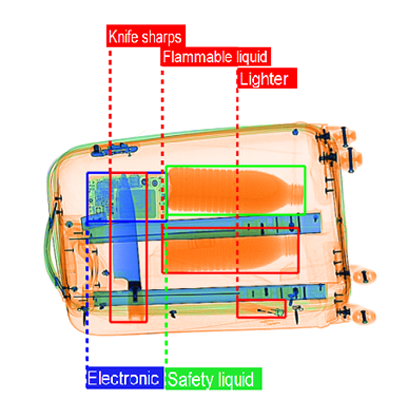

La carte des paquets après l'installation de la carte AI du juge et de la fonction de reconnaissance liquide
Spécifications générales
Dimensions: 2180 mm (l) × 1741 mm (W) × 2227 mm (h)
Taille du tunnel: 1405 mm (w) × 1005 mm (h)
Vitesse de transmission appropriée: 0,8-2,2 m / s en option (gamme de prix bas, moyenne et faible et élevée)
Convient pour la hauteur de la courroie de convoyeur: 700 mm-900 mm
Poids: 1005kg
Température / humidité de stockage:
-40 ℃ ± 3 ℃ ~ +60 ℃ ± 2 ℃ / 5% ~ 95% (pas de condensation)
Température de fonctionnement / humidité:
0 ℃ ± 3 ℃ ~ + 40 ℃ ± 2 ℃ / 5% ~ 95% (pas de condensation)
Puissance: AC220 V (-10% à + 10%), 50Hz ± 3Hz
Consommation d'énergie: 0,8kva
Spécifications de base
Pénétration: plaque d'acier de 40 mm
Résolution du fil: 40AWG
Résolution de pénétration: 32AWG
Résolution spatiale: Horizontal ф1.0mm Vertica ф1.0mm
Générateur de rayons X
Direction de la génération: haut-fond
Tension du tube: 170 ~ 200kV réglable
Courant du tube: 0,8 ~ 2,5 mA a réglable
CYCLE DE COLURE / DUTAGE: Huile scellée / 100%
Angle de génération: 80 °
Système de traitement d'image
Capteur à rayons X: détecteur de photodiode en L multi-énergie en L, la matière organique est indiquée en matière inorganique orange, il est montré en bleu, le mélange est montré en vert.
Affichage: 24 "Philips HD LCD Affichage
Fonctionnalité
Fonction de traitement d'image
Couleur / noir et blanc, organique / inorganique (Cull), haute énergie / basPénétration d'énergie, super amélioration, amélioration des bords, balayage gris, super pénétration, affichage inverse, récupération d'image, grossissement d'image, réduction de l'image, grossissement local, retrait de l'image, numérisation ultra-mince, enregistrement d'image (supérieur à 100 000 pièces), etc.
+++] 15.] 18.● Computer industriel, le système est stable et fiable pendant longtemps.
=== 13 ===
=== 14 ===
=== 15 ===
=== 16 ===
=== 17 ===
=== 18 ===
=== 19 ===
=== 20 ===
● Système de lecture du principe d'ingénierie humaine, anti-fatigue.
● Radiation Protection: Fond de fond d'air.

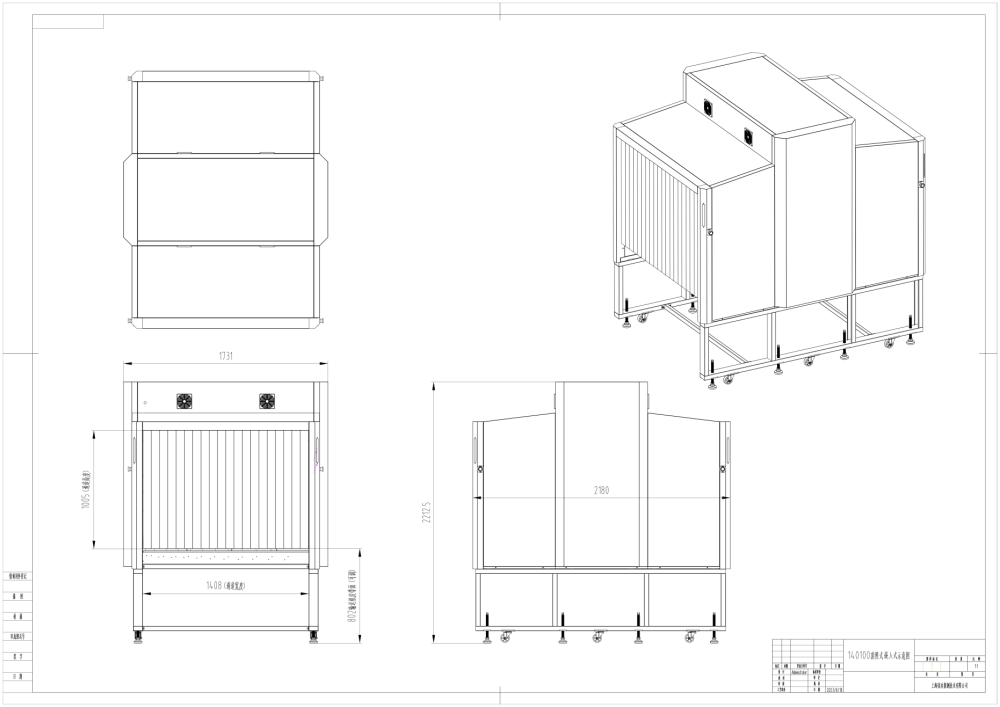

Spécification de taille

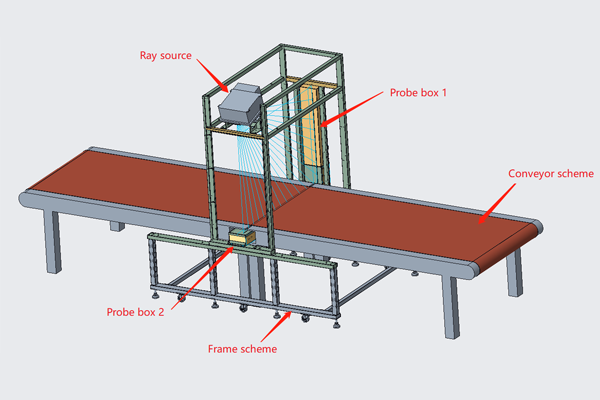

Diagramme de flux d'installation de la machine d'inspection de sécurité de la ceinture croisée

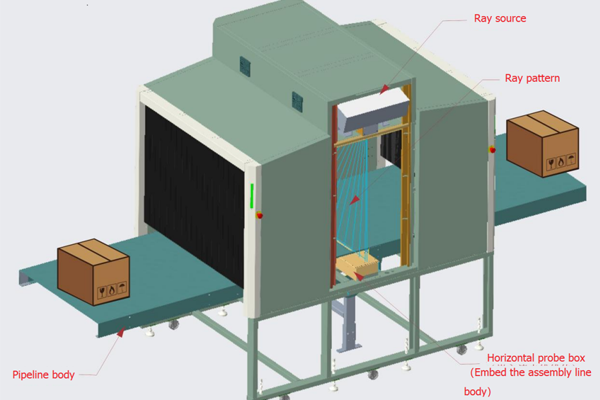

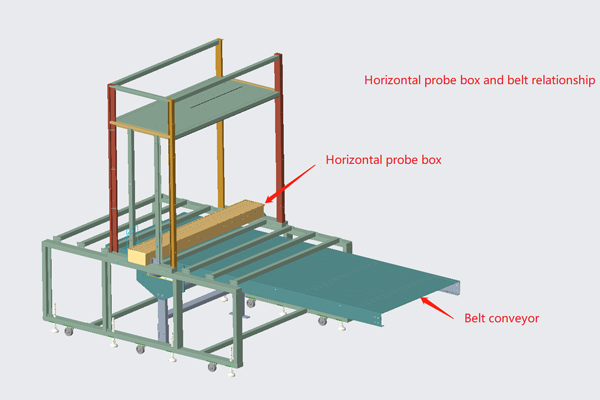

1） Installation intégrée: La ligne de transmission est coupée à la fente de 20 mm mince, la boîte de réception à rayons X est placée entre les couches supérieure et inférieure de la courroie du convoyeur, la ligne de transmission est lisse, l'emballage est lisse, l'inconvénient est que le premierLa construction d'installation est difficile.

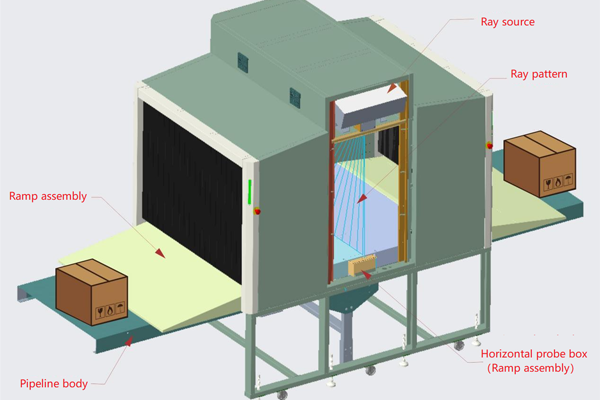

2） Installation d'escalade: La machine à porteur supérieure de type rampe est le deuxième meilleur choix pour le corps de la chaîne de montage, lorsque le corps de la chaîne de montage a commencé à fonctionner ou que le schéma de conception du corps de la chaîne de montage ne peut pas répondre à la boîte de réception, le type de rampe intégréLe corps de la chaîne de montage est un bon programme, le programme n'a pas besoin de modifier le support de fer de la chaîne de montage, il suffit d'étendre la courroie du convoyeur, une installation rapide, toujours d'obtenir l'image de la machine d'inspection de sécurité légère supérieure.

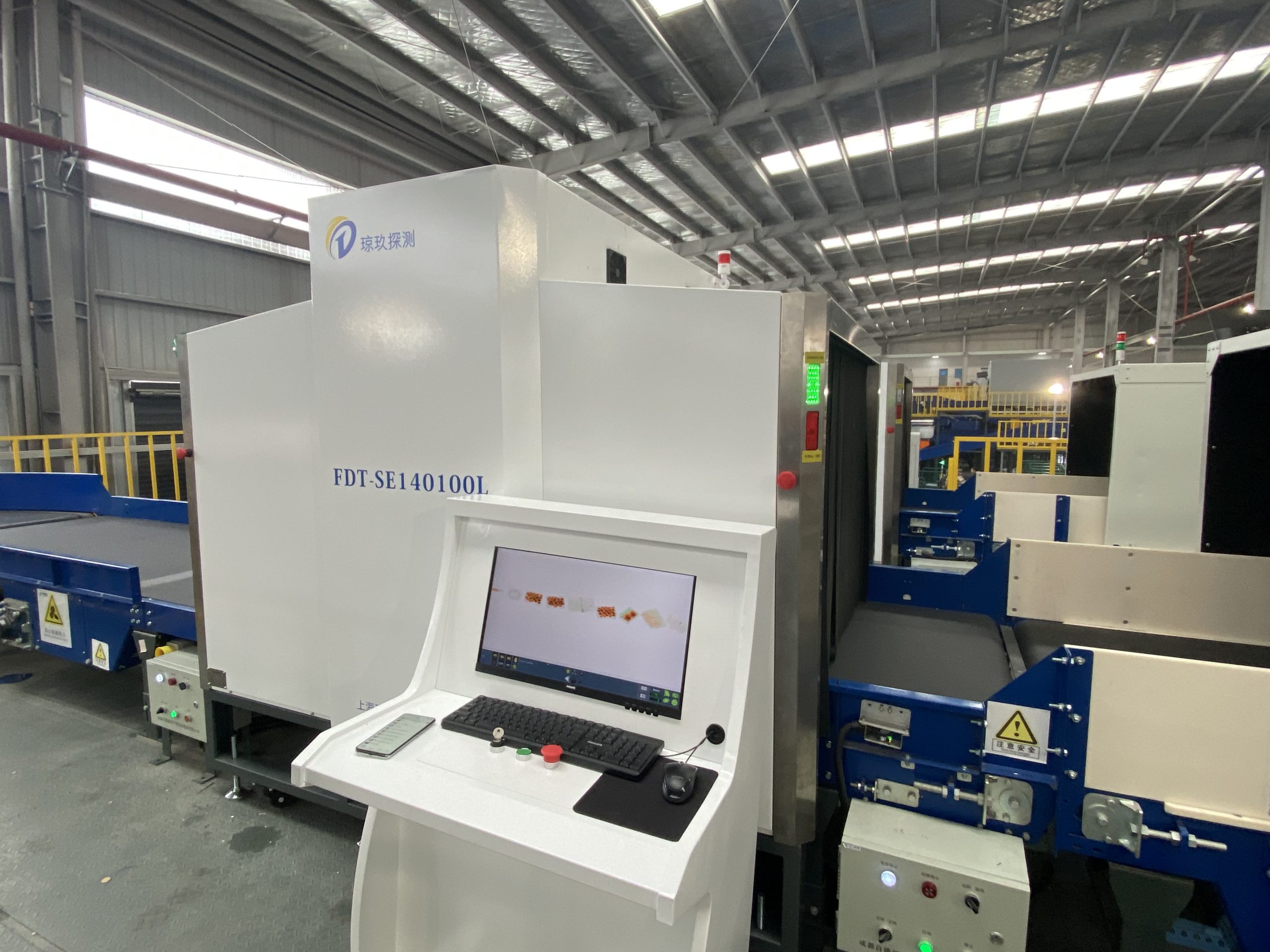

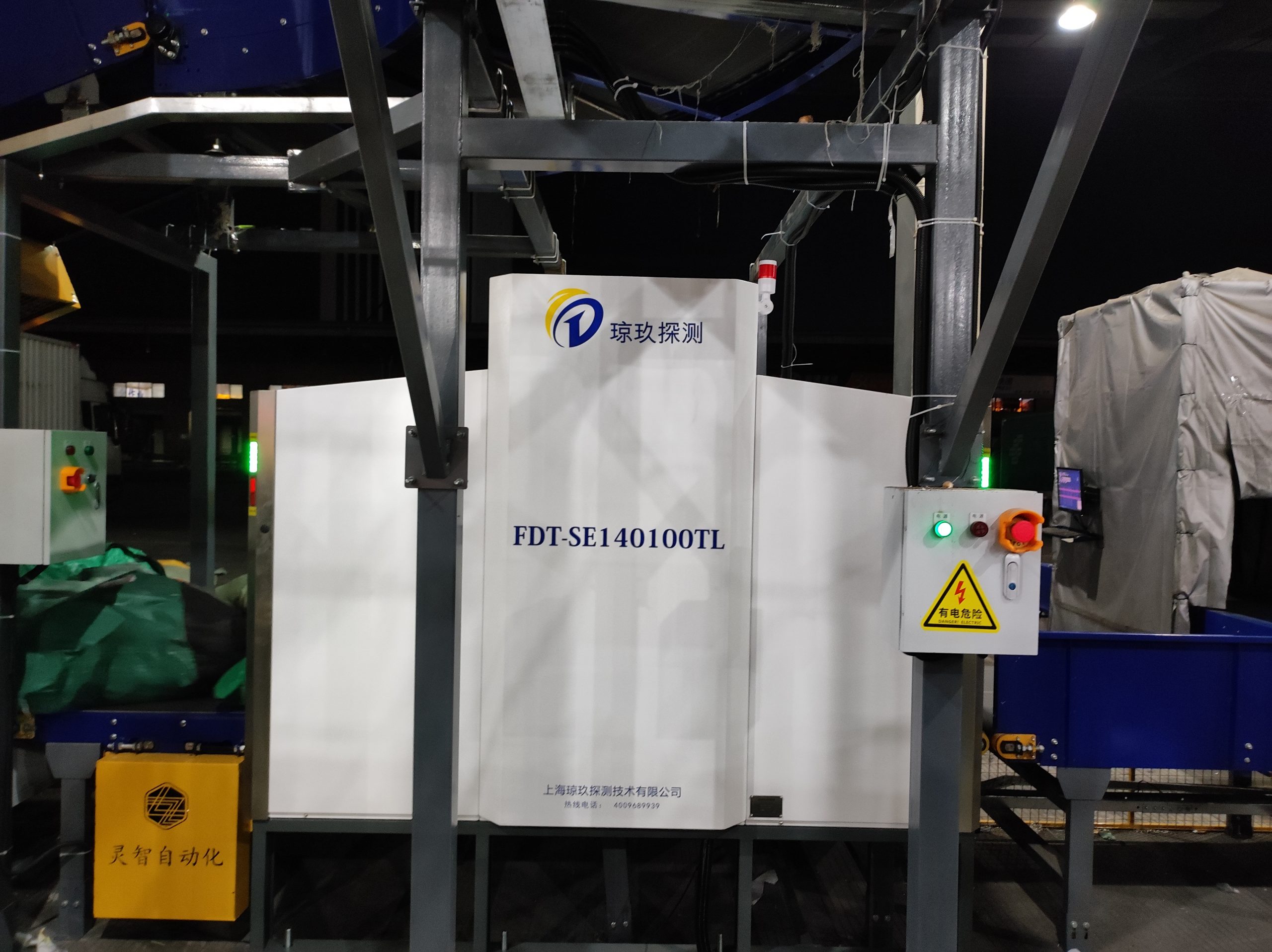

Affichage de cas
