Sous l'inspection des véhicules Systemfdt-fbs16
TDT-FBS16 sous le système d'inspection des véhicules est la solution fixe pour l'identification complète des menaces ou des modifications du chariot d'un véhicule.Il peut identifier rapidement et avec précision les menaces, les objets de contrebande et la pointe qui sont cachés en bas.Les véhicules roulent sur les unités de balayage intégrées tandis que les systèmes de Safeagle compilent les images haute résolution du train de roulement d'un véhicule pour créer «l'empreinte digitale» du véhicule.La caméra capture la vue normale de la voiture / le pilote et affiche cela sur le moniteur haute résolution.
+++] 5.: 2-3 secondes
=== 3 ===
=== 4 ===
=== 5 ===
=== 6 ====== 7 ===
=== 8 ====== 9 ===
PLACEHOLDER_37=== 11 ===
=== 12 ====== 13 ===
●Pendant les manœuvres de véhicule sans s'arrêter, adaptées à une vitesse différente.
=== 16 ====== 17 ===
.).=== 19 ===
●Modèle de gestion de l'entrée multiple et statistiques de la saisie et de la sortie des véhicules.
●Le processus de détection flexible peut être effectué sur place pour satisfaire les besoins de diverses conditions de travail.
●Surveillance d'image, enregistrement vidéo pour différents scénarios

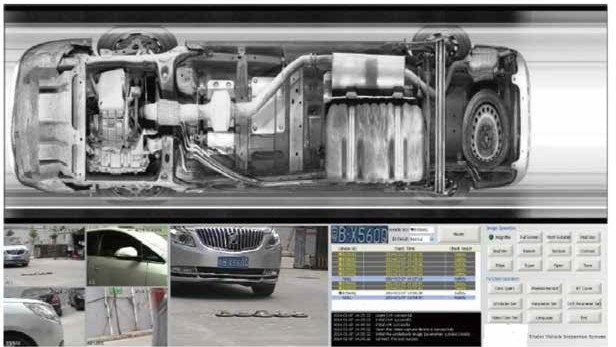

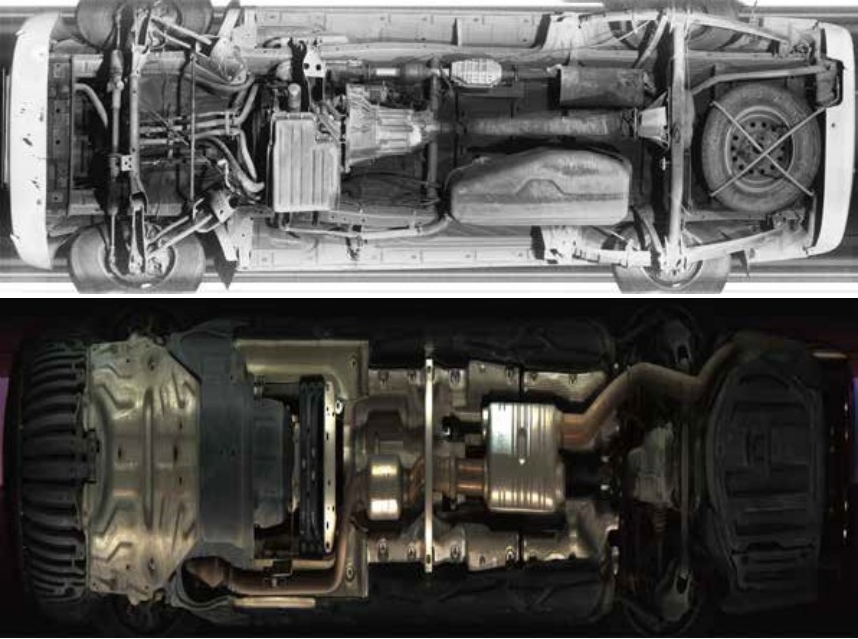

●L'image de train de voiture peut être stockée, récupérée, recherchée ou comparée à d'autres images.
●Moniteur d'image d'image entier, peut zoomer, lecture, connecter les images, étirement et coupe, etc.
●L'image est automatiquement stockée, supprimée: Enregistrer pas moins de 10 000 images, les images expirées seront supprimées automatiquement.
Avantage des UVS
● Imagerie dynamique de technologie de balayage CCD linéaire;Mode de balayage: scan linéaire, déclencheur de bobine de sol.
● Pas besoin de garer le véhicule, peut supporter une vitesse inférieure à 30 km / h
● Temps d'affichage de l'image après scan <1s
● Image Enregistrer automatiquement et supprimer automatiquement lorsque le disque dur est complet
● Temps de sauvegarde ou de chargement d'image: <1s
Spécification technique

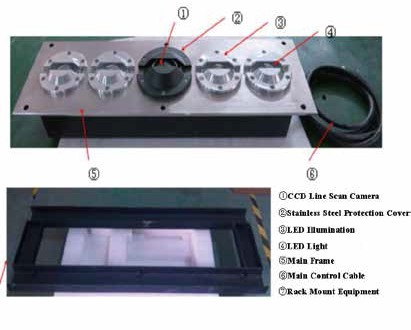

Cadre intégré
Matériau: acier inoxydable
Dimension: 1200 mm x 350 mm
Grade étanche: IP68
Poids de chargement: 50t
Résolution d'image: 12000 * 6144
CCD LigneSCAn est venurA:
● Le taux de balayage maximal: 18 kHz
● Type: b / wimage
● Résolution: 5000 * 2048Pixels
● Image: noir / blanc (coloroptional)
● Alimentation: 24vdc, 3a
● Transférer l'interface / distance: Gigabit Ethernet / 100
● Unité scellée pour protéger contre la chaleur, la poussière, l'eau et les vibrations
● Plage de température de fonctionnement: -25 ℃ à +60 ℃
● Scanning unidirectionnel / scan à double voie

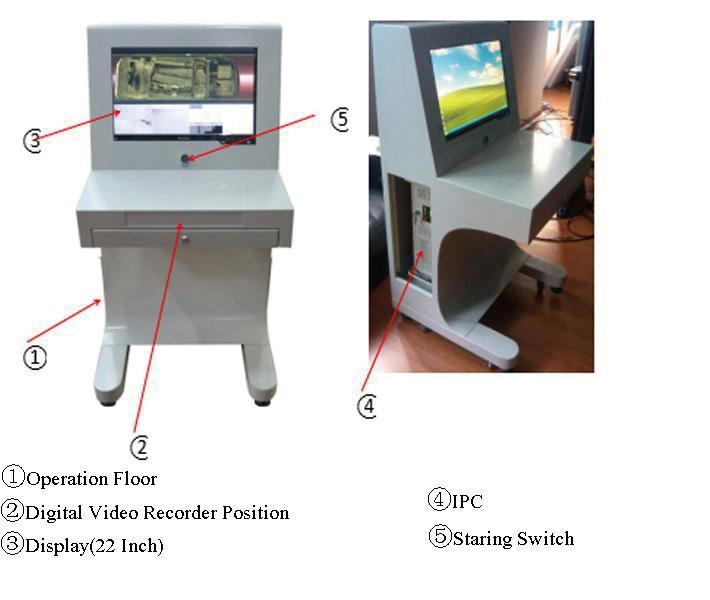

Ordinateur
● Brand: GrantEch (SYM76941 VGGA)
● CPU: Intel (R) CoreProcessor, 6 GHz / 2,59 GHz
● Mémoire: 2G (Facultatif4G)
● Graphiques: 512m
● Disque dur: disque dur 500G SATA2
● Double LAN (au moins un Intelgigabit)
● 0 (jusqu'à 2 pièces)
● Moniteur: LCD 22 ’, résolution jusqu'à 1920 * 1080
● Enregistrement vidéo de la scène: 4 canaux, algorithme de compression de la scène vidéo: H264
● Système opérationnel: Windows XP Orwindows 7 (32 bits) (facultatif)

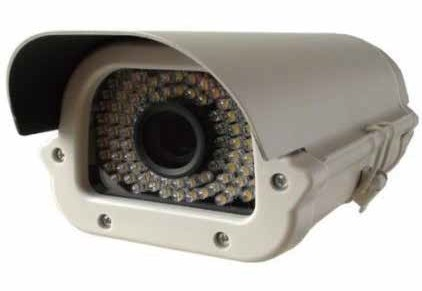

Caméra de capture de numéro de plaque de véhicule
Vision proche, preuve de l'eau et fonction antitifogging
1) L'élément d'imagerie, 1/3 ″ Sony ICX673 CCD
2) Résolution: 752 (h) * 582 (v) & Horizontal
Résolution: 700TVL
3) Rapport de signal / bruit:> 48db
4) Objet électrique: 1/50—1 / 10,0000 / s
5) Balance des blancs: Auto & Taille: 8inch (292 * 140 * 102)
Boîte de distribution:
● Entrée: 2 canaux Bobine d'induction
● Sortie: 1 canal de canal Type 12VDC
● Port de communication: RS485, 1000m Ethernet (facultatif)
● Température de fonctionnement: -25 ℃ à 60 ℃
Éclairage LED:
● Alimentation: 24vdc, 320w
● LED Light Service Life: 50 000 heures
● Plage de température de fonctionnement: -25 ℃ à +60 ℃
Facultatif:
Logiciel de reconnaissance de la plaque d'immatriculation Alpr-Automatique: via la caméra IP capture la plaque d'immatriculation, le traitement du logiciel AlPR et présente automatiquement la plaque d'immatriculation à l'écran

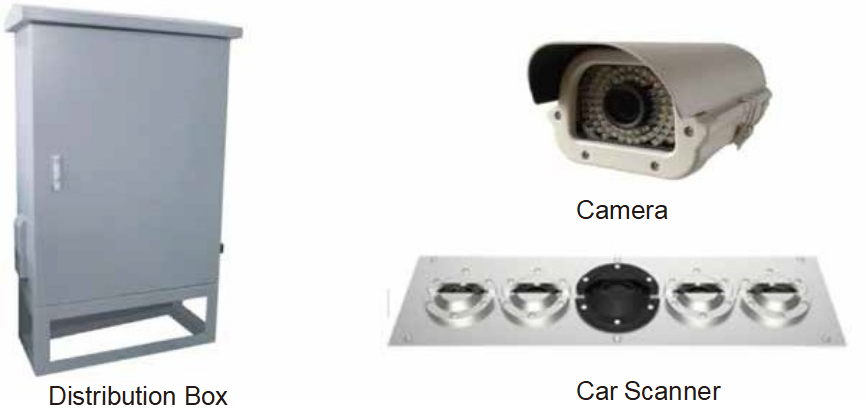

Liste de configuration
| Non. |
Device Nom |
Unité |
Quantité |
Remarque（Main Device） |
| 1 | Partie logicielle du système de balayage du châssis de véhicule | Définir | 1 | Logiciel de gestion de l'analyse d'image |
| 2 | Pièce d'acquisition d'image du système de balayage de voitures | Définir | 1 | Équipement d'image du châssis de véhicule |
|
3 |
Système de balayage de voiture Plandre de fonctionnement |
Définir |
1 |
Boîte de suppression & Bobine d'induction 10m (seule façon) |
| Boîte de distribution IO sous-corps | ||||
| Contrôle de puissance et détecteur de véhicules | ||||
|
4 |
Armoire système |
Définir |
1 |
Hôte du système, plancher d'opération |
| Hôte système | ||||
| LCD | ||||
| Affichage LCD hors-bord （Facultatif） | PC | 1 | 50 pouces LCD TV | |
|
5 |
Caméra de capture de numéro de plaque de véhicule |
PC |
1 |
Câble vidéo & Fil d'alimentation de la caméra 30m
（Standard） Avec le logiciel de reconnaissance des plaques d'immatriculation （Chine continentale） |
| 6 | Système de surveillance de la scène （Facultatif） | Définir | 1 | |
|
Power de sauvegarde intégrée (facultatif) |
Définir | 1 | Lorsque l'alimentation AC n'est pas connectée à l'état, l'équipement peut fonctionner via l'alimentation de sauvegarde UPS |
Matériaux auxiliaires et Accessoires
| Non. |
Nom de l'appareil |
Unité |
Quantité |
Brève introduction |
Remarque |
| 1 |
Ligne de données
(Câble de scanner à la boîte de distribution) |
PC | 1 | 10m （Standard） | Facultatif |
| 2 |
Dataline
(Boîte de commande au plancher d'opération) |
PC | 1 | 30m （Standard） | Facultatif |
| 3 | Fil d'alimentation de la boîte de distribution | PC | 1 | 3,5m （Standard） | Facultatif |
| 4 | Fil d'alimentation du plancher d'opération | PC | 1 | 3,5 m （Standard） | Facultatif |
| 5 |
Tubes
(Câble de scanner à la boîte de distribution) |
PC | Dia.50 mm tuyau galvanisé | Prévoir pour soi | |
|
6 |
Construction |
Ciment: environ 5 packs
Sable: 15 packs Installation: environ 4 travailleurs / jour （Pour référence uniquement） |
Prévoir pour soi |

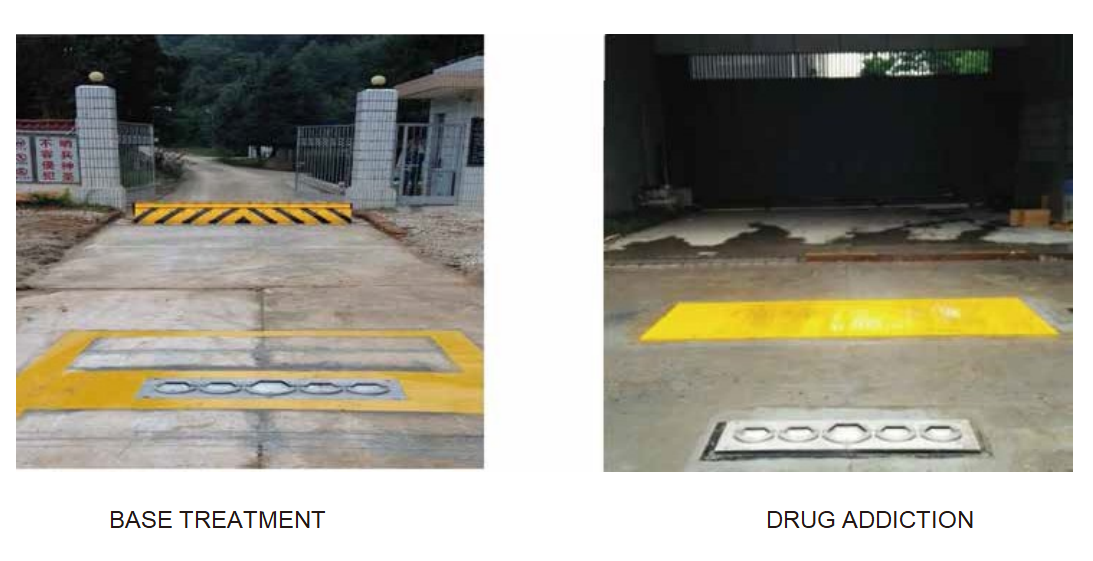

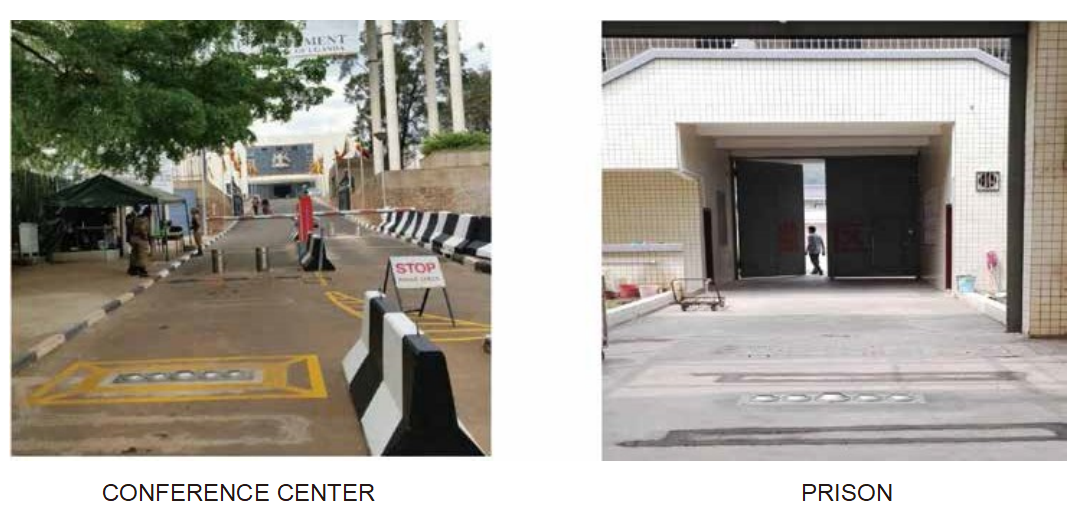

Cas
